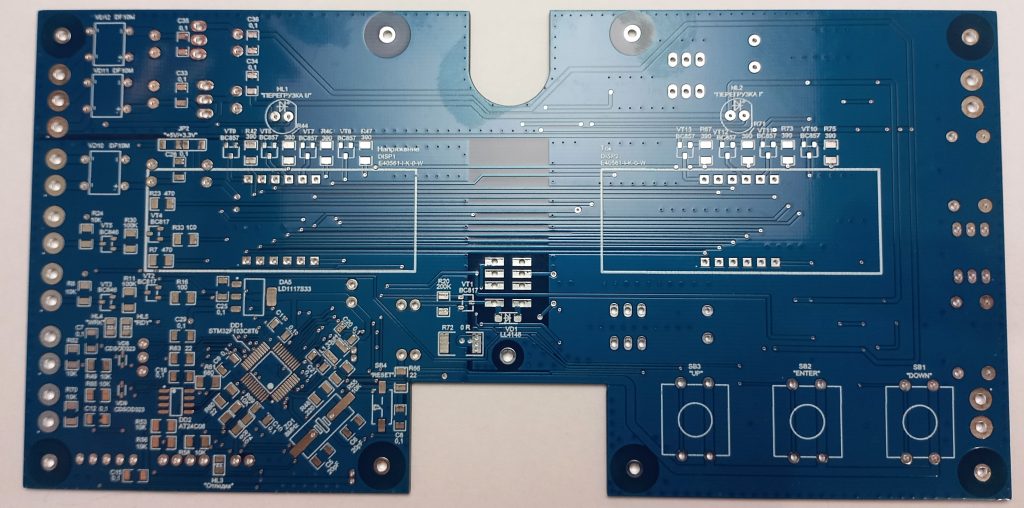

Была как-то на работе такая задача: измерять высокие напряжения (до 100…150 КВ) и небольшие токи (до 200…300 мА). При этом измерять нужно достаточно точно на всей столь протяжённой шкале. Нужно сказать, что только на первый взгляд она оказалась простой, а решения, которые могли прийти в голову незатейливыми и тоже простыми. На деле же пришлось помучиться изрядно пока достигли приемлемых результатов. В этом посте покажу видео распаковки полученной печатной платы для этого проекта с некоторыми моими комментариями, а также немного картинок самой платы.
Печатная плата имеет внушительные размеры. Дело в том, что это сделано намеренно потому, что размеры определялись исходя из того, что она должна быть монтируема непосредственно на лицевую панель уже готового существующего прибора. То есть размеры были заданы изначально. Впрочем, такие большие размеры упростили процесс разводки печатной платы, что лично для меня явилось только плюсом и облегчающим фактором. Разумеется, что для других каких-либо целей плата, скорее всего, претерпела бы оптимизацию по размерам. С другой стороны, для других задач наверняка из схемы устройства ушло бы приличное количество элементов и разъёмов, необходимых именно в этом проекте.

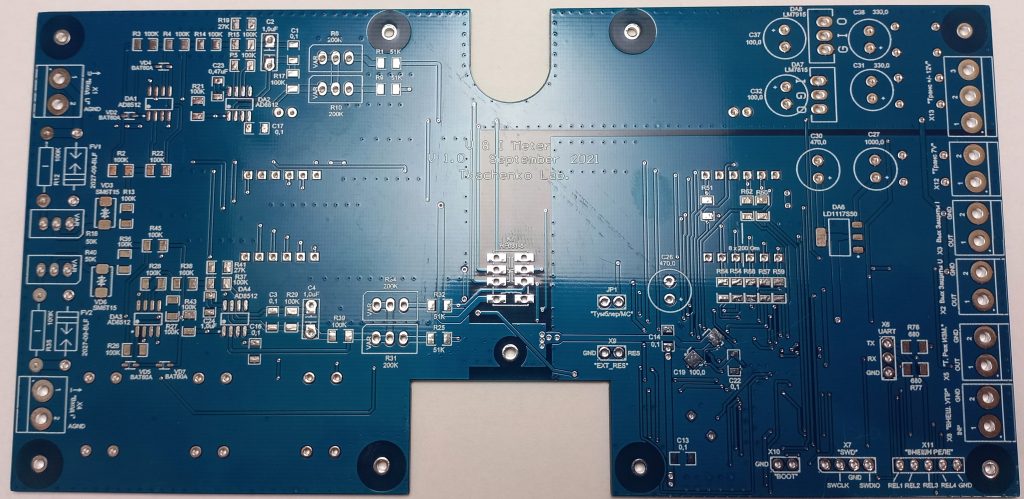

Вот так выглядит обратная стороны платы.
Здесь подключаются как сами измеряемые величины (на разъёмы слева), так и различные другие модули и устройства, а также органы управления и питающие напряжения от внешнего трансформатора. Подстроечные резисторы предназначены для начальной калибровки шкалы измерительного устройства.

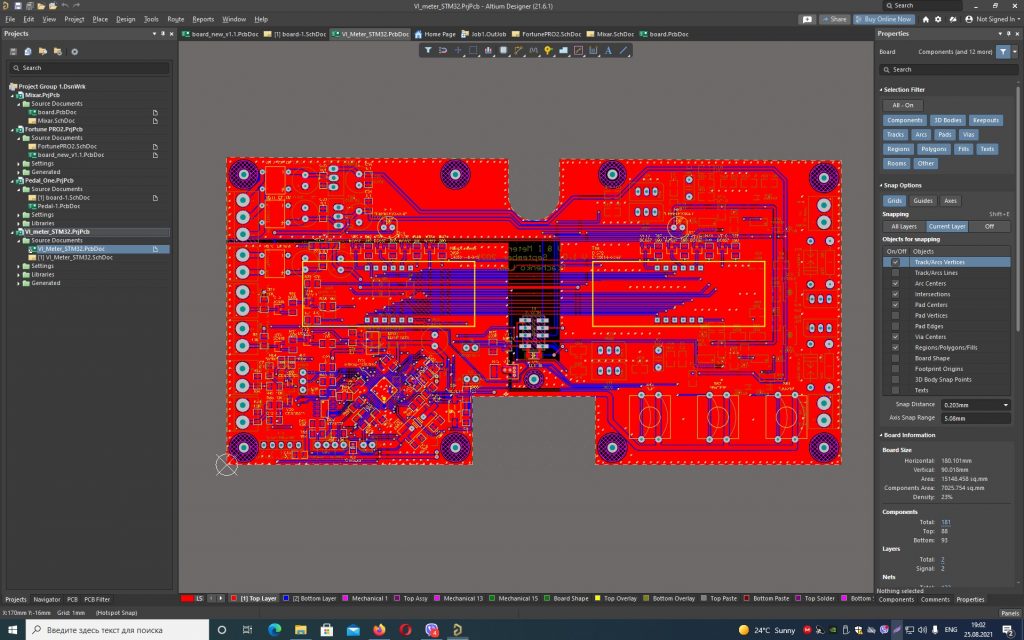

Так плата выглядела в САПР Altium Designer во время её рождения на свет.

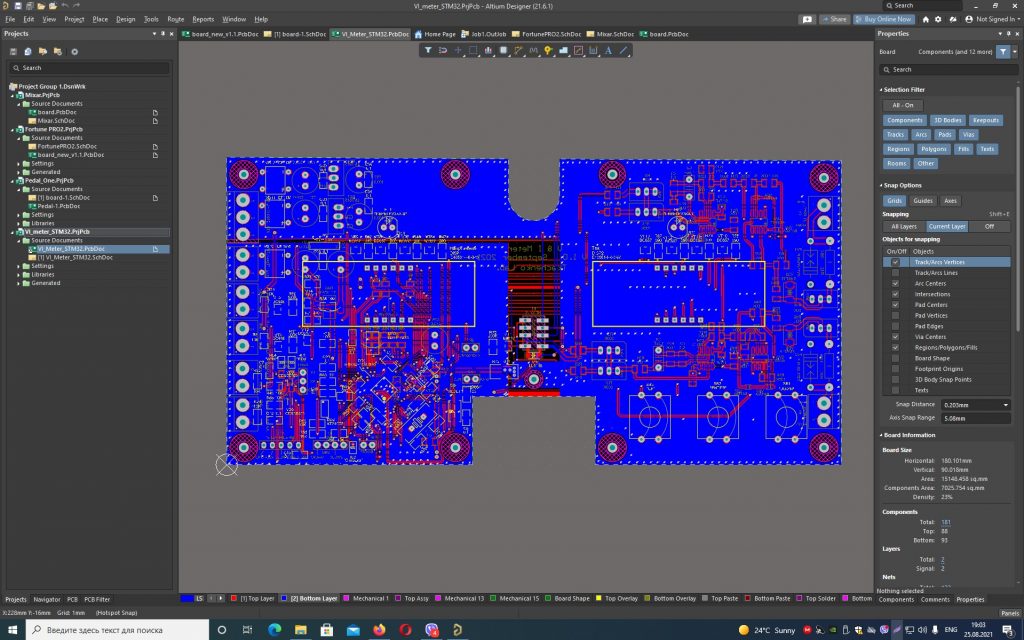

Скрины сделаны после окончательной проверки перед формированием Gerber-файлов для производства.

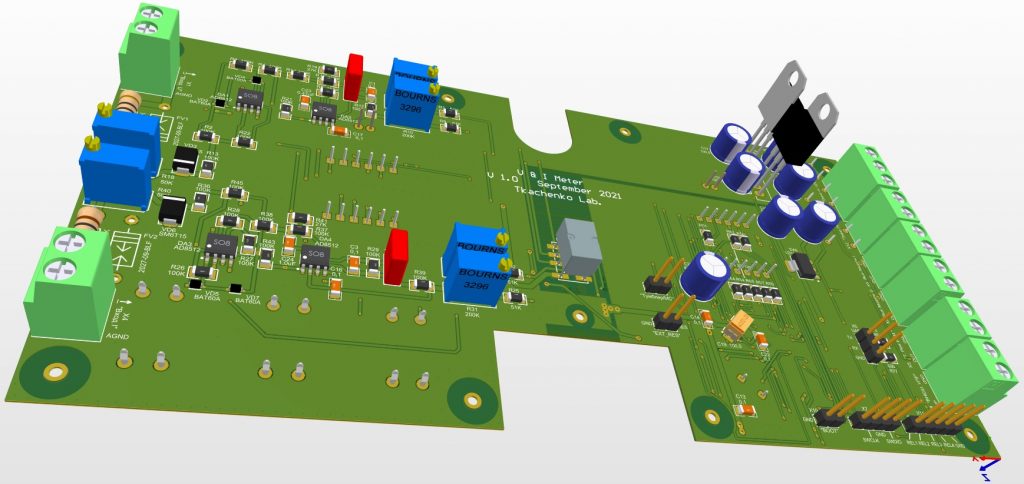

А вот так выглядит печатная плата уже готовая к монтажу элементов.
Ну, и собственно видео самого процесса распаковки с некоторыми моими комментариями.
А здесь видео по уже собранному прибору и краткий обзор.
